DGS系列单辊碎渣机
系列干式单辊碎渣机
GDGS系列干式单辊碎渣机简介：
GDGS系列单辊碎渣机是我公司最新开发为干式除渣系统配套的后续碎渣设备。一般布置在干式除渣机的出渣口下端，将干式除渣机输出的大块炉渣破碎成细块，以便于后续（机械输渣或气力输渣）的输渣设备完成输渣工作。也可以用在要求碎渣粒度较细的其它干式碎渣场合。在通常情况下，该系列碎渣机有分两级完成碎渣工作的“双级碎渣机组”。即由一级碎渣机先将大块的（小于350~ 500mm ）炉渣破碎成中等块度（小于70x 70mm ）的炉渣。再由二级碎渣机将中等块度的炉渣破碎成较细块度（小于25x 25mm ）的炉渣。该系列碎渣机另有不分级一次性完成碎渣工作的“单级碎渣机”。直接将大块（小于200~ 350mm ）的炉渣破碎成较细（小于25x 25mm ）的炉渣。用户可以根据需要灵活选择。结构特点：
一级碎渣机：1、齿辊为间隔齿板式结构。有利于大块炉渣的咬入，更换齿板方便。
2、轴封为多槽迷宫+填料式结构。密封可靠，更换填料方便。
3、颚板为悬挂式结构，更换颚板方便。
4、齿辊转速较低，齿辊与颚板磨损较轻，使用寿命长。
二级碎渣机：1、齿辊为齿圈套筒式结构。破碎能力大，渣块粒度小。
2、轴封为螺旋+迷宫+填料式结构。三重组合式密封方式，密封更可靠，更换填料方便。
3、齿辊转速较高，齿圈、颚板采用高耐磨材料，整体结构紧凑，体积小，功率大，便于系统安装布置。
单级碎渣机：1、齿辊为高低齿圈套筒式结构。保证破碎能力，同时又有一定的大渣块咬入能力。
2、轴封为多槽迷宫+填料式结构。与一级碎渣机相同。
3、齿辊转速中等，电机功率较大。
技术参数：
一级碎渣机技术参数：
|
进口尺寸 (mm) |
630x630 |
730x730 |
830x830 |
930x930 |
|
碎渣量 (t/h) |
7~10 |
10~15 |
15~22 |
22~30 |
|
碎渣粒度 (mm) |
<70x70 |
<70x70 |
<70x70 |
<70x70 |
|
进渣粒度 (mm) |
<350x350 |
<400x400 |
<450x450 |
<500x500 |
|
齿辊转速 (r/min) |
33 |
33 |
33 |
33 |
|
电机功率 (kW) |
4 |
5.5 |
7.5 |
11 |
|
设备重量 (kg) |
~1800 |
~2200 |
~2600 |
~3200 |
注: 1、上表为炉渣硬度在中等以下时的技术参数；
2、设备重量随选用型号的不同有一定的变化。
二级碎渣机技术参数：
|
进口尺寸 (mm) |
530x530 |
630x630 |
730x730 |
830x830 |
|
碎渣量 (t/h) |
7~10 |
10~15 |
15~22 |
22~30 |
|
碎渣粒度 (mm) |
<25x25 |
<25x25 |
<25x25 |
<25x25 |
|
进渣粒度 (mm) |
<70x70 |
<70x70 |
<70x70 |
<70x70 |
|
齿辊转速 (r/min) |
63 |
63 |
63 |
63 |
|
电机功率 (kW) |
7.5 |
11 |
15 |
22 |
|
设备重量 (kg) |
~1600 |
~1900 |
~2300 |
~2800 |
注: 1、上表为炉渣硬度在中等以下时的技术参数；
2、设备重量随选用型号的不同有一定的变化。
单级碎渣机技术参数：
|
进口尺寸 (mm) |
630x630 |
730x730 |
830x830 |
930x930 |
|
碎渣量 (t/h) |
7~10 |
10~15 |
15~22 |
22~30 |
|
碎渣粒度 (mm) |
<25x25 |
<25x25 |
<25x25 |
<25x25 |
|
进渣粒度 (mm) |
<200x200 |
<250x250 |
<300x300 |
<350x350 |
|
齿辊转速 (r/min) |
50 |
50 |
50 |
50 |
|
电机功率 (kW) |
7.5 |
11 |
15 |
22 |
|
设备重量 (kg) |
~1900 |
~2300 |
~2800 |
~3300 |
注: 1、上表为炉渣硬度在中等以下时的技术参数；
2、设备重量随选用型号的不同有一定的变化。
安装及使用：
一般一级碎渣机或单级碎渣机为台座滚轮式结构，将碎渣机置于钢轨上，钢轨（由用户自备）架设在钢架结构上。以便于碎渣机的拆装及检修。一般二级碎渣机为无滚轮台架结构，安装在钢架（由用户自备）上，用地脚螺栓固定。二级碎渣机的下方可以按系统要求吊装相应输渣设备，允许承受一定的负载。
GDGS系列干式单辊碎渣机在另行配备GDGS-DKX型干式单辊碎渣机电气控制箱使用时，具有“自控排障”及“过载保护”功能，其“自控排障”及“过载保护”过程是：若碎渣机卡死，微电脑发出指令，碎渣齿辊交替正反转3~4次，若排除故障碎渣机将进入正常运行。若故障无法排除便停机报警。
订货说明：
函、面、洽订均可。订货时应将设备型号逐项详细标明。本机的订货通常不包括所配用的电气控制箱。如果订购本机的用户要求本机配置电气控制箱，请特别对GDGS-DKX型干式单辊碎渣机电气控制箱提出订货。承接专用碎渣机的设计制作。
DGS-830型单辊碎渣机简介：

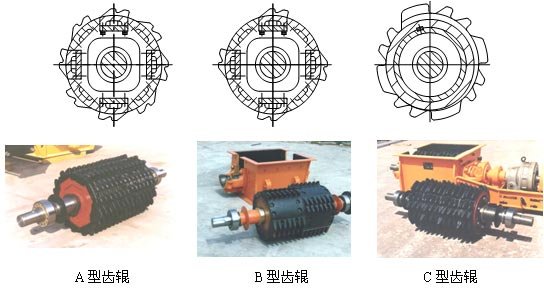

1.齿辊结构有A、B、C三种类型。A型齿辊为全齿板结构，齿辊无间隔板，磨蚀失效后可更换新齿板。B型齿辊为间隔齿板结构，这种结构有利于大焦渣的咬入，辊齿板磨蚀失效后可方便地更换新齿板，是应用最广泛的齿辊类型。C型齿辊为渐开线齿圈结构。碎渣能力强，结构较复杂，一般在强结焦时采用，是应用较少的齿辊类型。

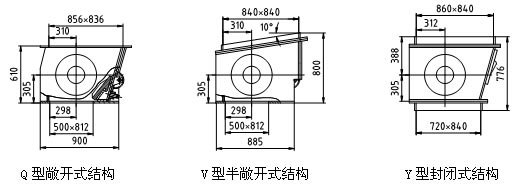

2.机体结构有Q、V、Y三种类型。Q型敞开式结构，适用于进出口勿需法兰连接的炉下连续碎渣。V型半敞开式结构，适用于进口法兰连接而出口不需法兰连接的炉下碎渣。Y型封闭式结构适用于进出口都需法兰连接的封闭式炉下或灰浆泵房内碎渣。

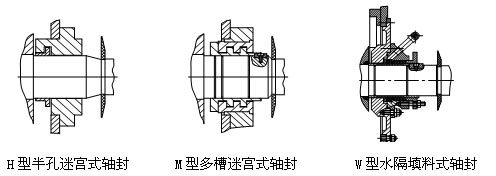

3.轴封结构有H型半孔迷宫式、M型多槽迷宫式、W型水隔填料式三种。分别适用于连续排渣、定期排渣、地下灰浆泵房碎渣等三种情况。

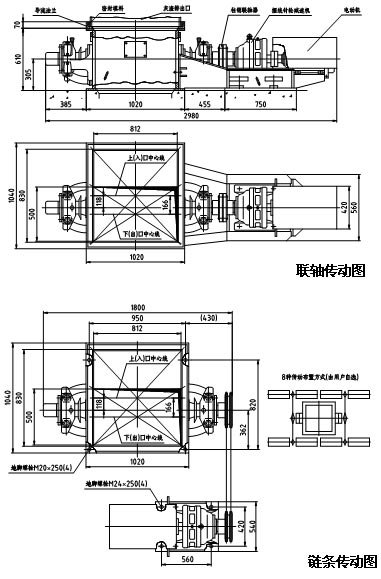

4.传动方式分联轴传动、链条传动两种。联轴传动结构紧凑，链条传动布置灵活、可缓冲冲击力。
5.驱动机构的方位布置分为(面对铭牌)L型左布置、R型右布置二种。按设备布置空间条件确定。链传动时的左、右布置又各有四种不同的变化。

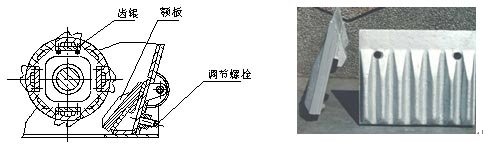

6.钩形鄂板采用嵌装设计，不需螺栓连接，且更换方便，调节钩形鄂板可调节碎渣粒度。
DGS-830型单辊碎渣机具有电气“自控排障”及电气+液力偶合器双级过载保护功能，安全可靠。其自控排障与保护过程是：若碎渣机卡死，微电脑发出指令，碎渣齿辊交替正反转3-4次，若排除故障碎渣机将进入正常运行。若故障无法排除便停机报警。液力偶合器能避免自控排障失效时电机过载烧毁，实现多重保护，确保万无一失。
技术参数：
|
序号
|
项目
|
技术参数
|
|
|
1
|
入口尺寸
|
830×830mm
|
|
|
2
|
出口尺寸
|
812×500mm
|
|
|
3
|
灰渣碎后粒度
|
25～40mm(可调)
|
|
|
4
|
辊轴转速
|
31r/min
|
|
|
5
|
出力
|
有水冲 |
60t/h
|
| 无水冲 |
20t/h
|
||
|
6
|
电机功率
|
7.5kW
|
|
|
7
|
自控排障
|
3-4次
|
|
|
8
|
重量
|
3500Kg(随机型有变化)
|
|
说明：根据用户要求可配备液力耦合器作为过载保护装置。
